Антени Kathrein для цифрового мовлення що наразі використовуються в Україні

Омнідирекціональні антени datasheet 75010067 та datasheet 75010068

Під час розгортання цифрової мережі Зеонбуда їхній вибір пав на омнідирекціональні ДМХ антени Kathrein. Серед позитивних характеристик цих антен: увесь 4-й та 5-й діапазон і при цьому мала вага та мала парусність (на той час РТПС були сильно завантажені різними антенами).
Ось панорама модельного ряду омнідирекціональних антен від Kathrein:
Зеонбудом було обрано дві базові моделі: 75010067 та 75010068.
Kathrein Omni 75010068 йшла здебільшого на РТПС де було встановлено передавачі Rohde & Schwarz NV8304V та SCV8302E (трапляєтся і там де встановлені менш потужні передавачі, наприклад Вараш, Великий Бурлук, Дубровиця, Оріхів, Сімферополь та де було потрібно краще підсилення) а Kathrein Omni 75010067 там де були передавачі меншої потужності.
Різниця між ціми двома антенами у коефіцієнті підсилення та розмірах, 75010068 на 3 Дб більше та вдвічі більше по висоті та вазі.

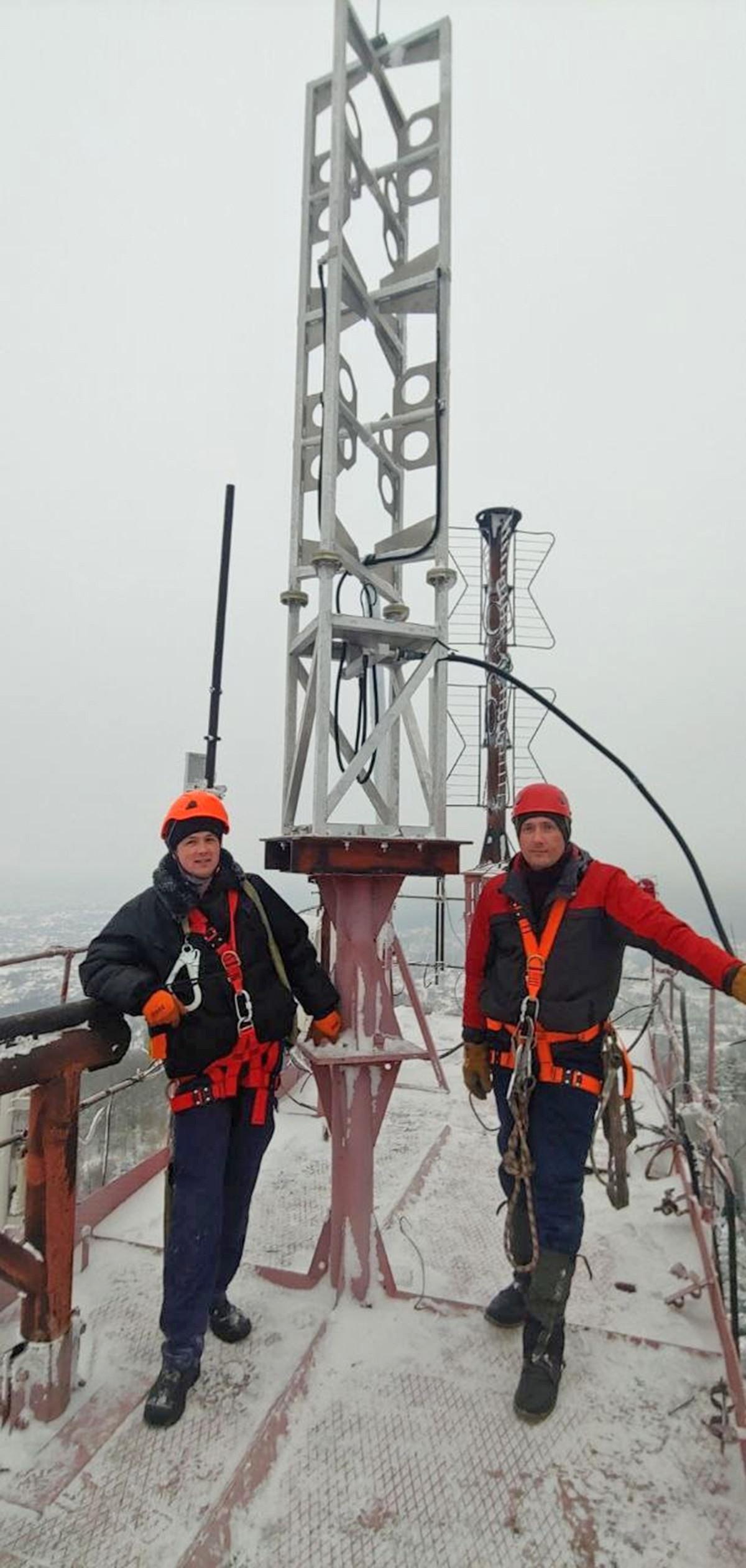

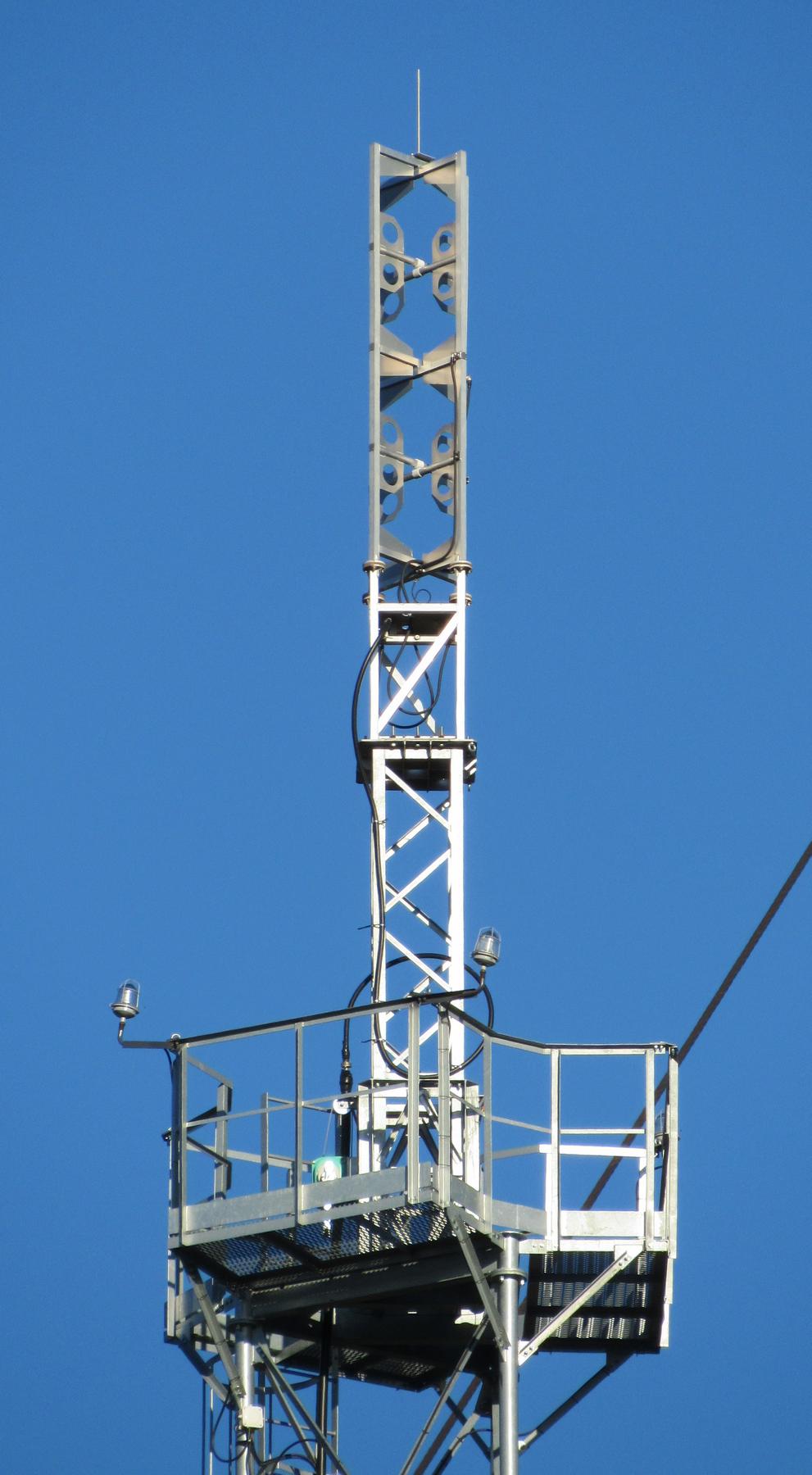

Фото Kathrein Omni 75010068 зліва направо Куп'янськ, Ізюм та Івано-Франківськ.

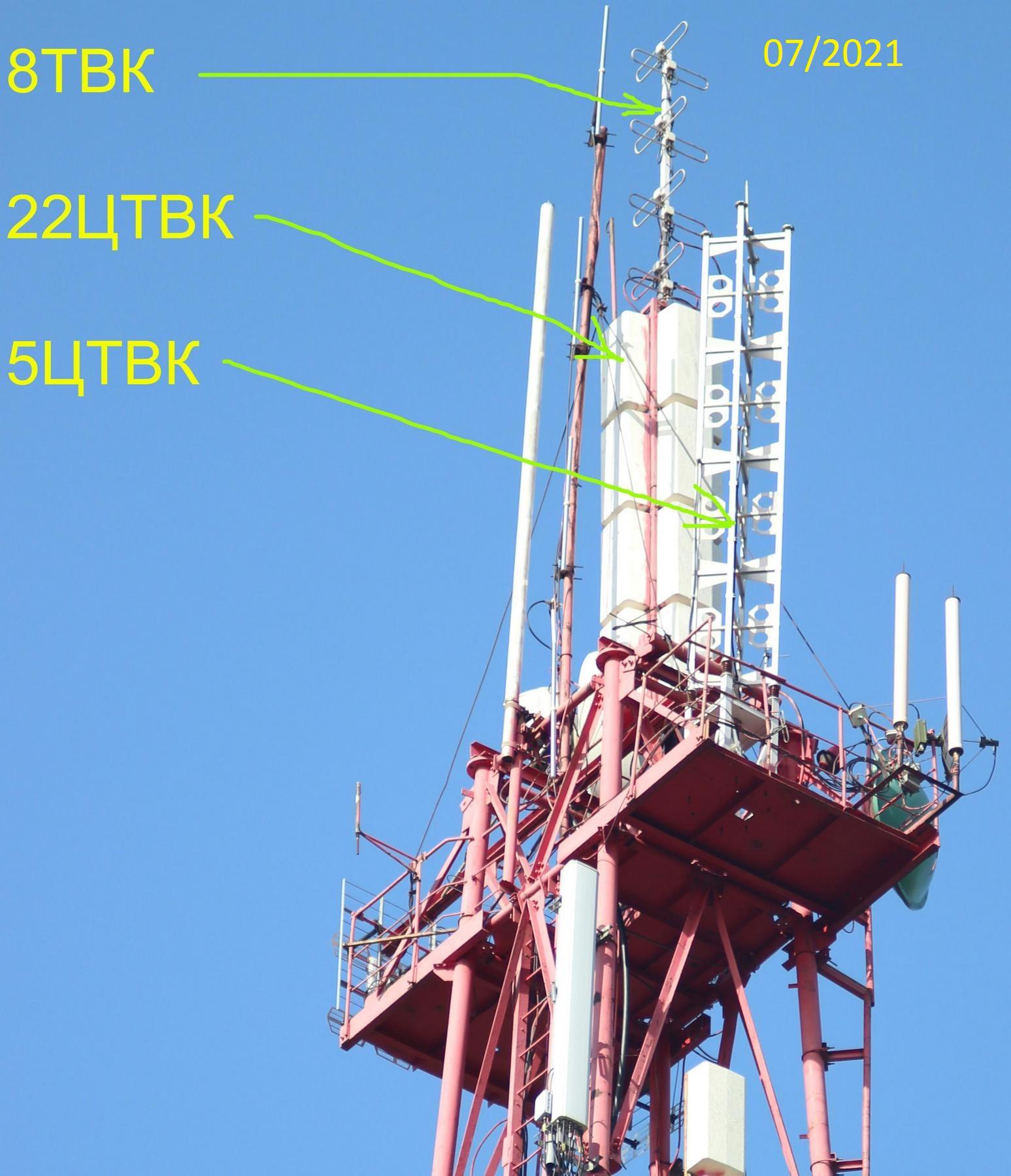

Фото Kathrein Omni 75010067 зліва направо Феодосія та Вільногірськ.


Панельні антени datasheet
Звісно не усюди була потрібна омнідирекціональна антена і там де було потрібно встановити спрямовану антену або мати іншу конфігурацію щодо підсилення - її конструювали з ДМХ панелей Kathrein 774040 (білий колір) та 774041 (помаранчевий колір).

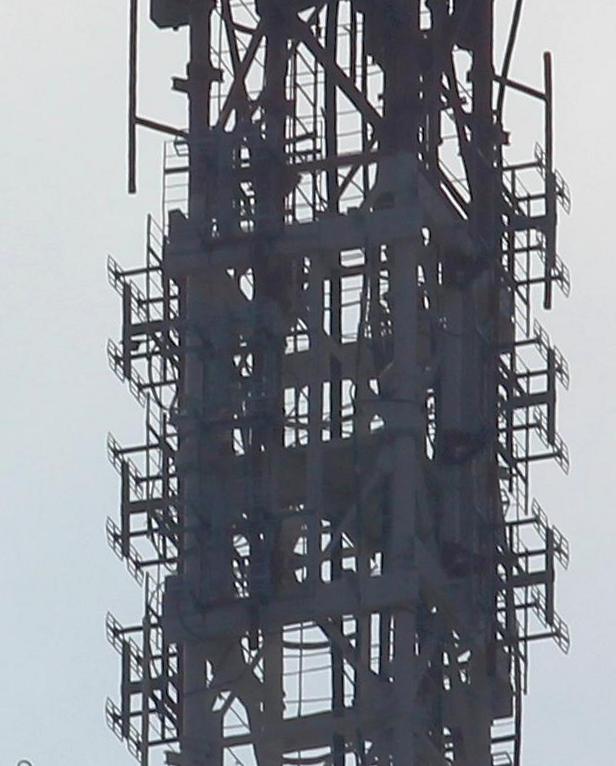

На українських РТПС зустрічається 2-х або 4-х поверхові, спрямовані (наприклад Форос) або омнідирекціональної (наприклад Кривий Ріг чи Нікополь), конфігурації. Панелей на поверх буває від 2-х до 4-х. Також можна зустріти 4 поверхи по 5 панелей з підсиленням у 11,7 Дб на трубі 720 мм (наприклад Тернопіль чи Рівне). Фото справа наліво Рівне, Нікополь, Ужгород, Одеса та Рокита Велика.

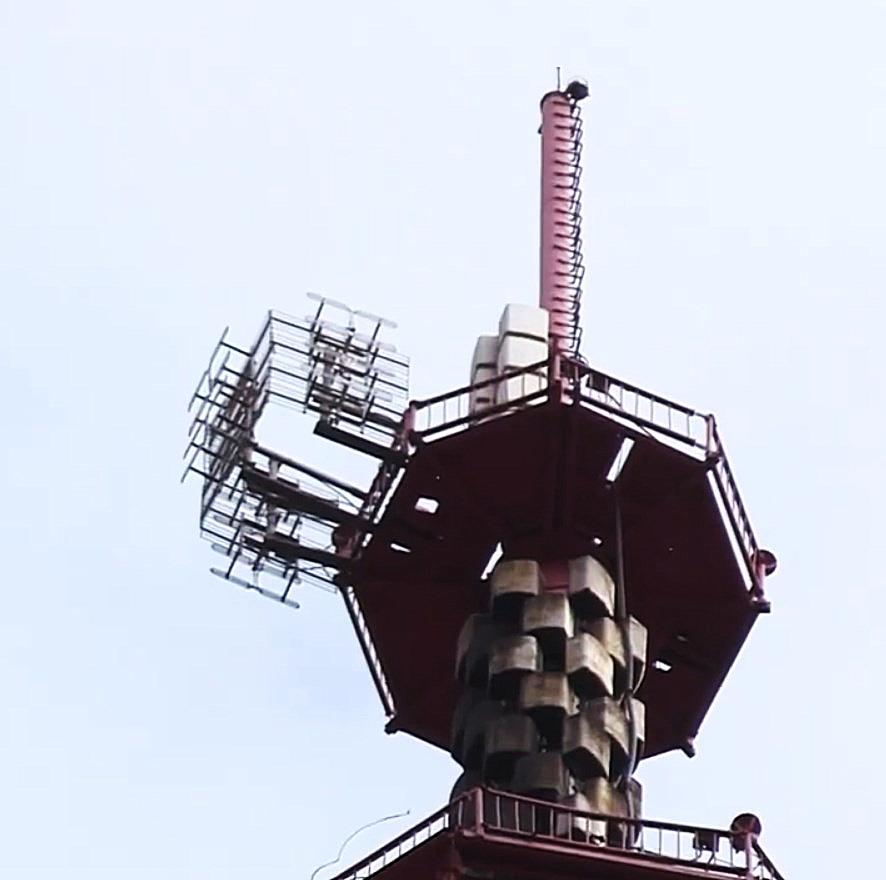

І на меншій частині РТПС були задіяні вже існуючі антени (де вони були відносно нові або модернізовані), наприклад у Києві чи Львові.
