Передавачі та ретранслятори СРСР малої потужності (РПТДА, РЦТА, ФТР та інші)
Перші малопотужні ретранслятори для встановлення на ПРС (проміжна радіорелейна станція). Вежі/щогли або мали власний типовий проект 604-14 або 603-65 або це були вежі типового проекту "30070/30054 КМ" як наприклад у Білій Церкві.
Загальні характеристики наведені у попередній таблиці, додамо що для ТРСО-20/7 та ТРСА-56 чутливість приймального пристрою по каналу зображення не гірше 50 мкв при відношенні сигналу до перешкоди 20 дБ, каналом звукового супроводу 20 мкв при відношенні сигналу до перешкоди 40 дБ.
Для ТРСО-20/7 потужність, споживана станцією від мережі напругою 220, не перевищує 2 ква. Апаратура станції має 100-відсотковий резерв.

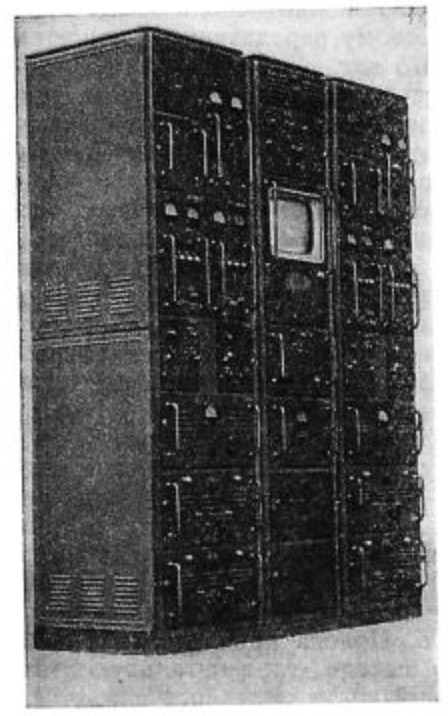

ТРСА-56
Для ТРСА-56 потужність, споживана станцією від мережі напругою 220, не перевищує 4 ква. У зимовий час 3 ква використовуються для підігріву антен. Апаратура станції має 100-відсотковий резерв, час перемикання 10-210 секунд. Автономність без обслуговування - 1 місяць та присутня можливість дістанційного, до 10 км, вимкнення/умімкнення.
ТРСА-56 - передавальна антена двоповерхова турнікетна з Ж-подібними вібраторами. У горизонтальній площині антена має кругову діаграму спрямованості. Коефіцієнт посилення антени потужністю близько 3,5.

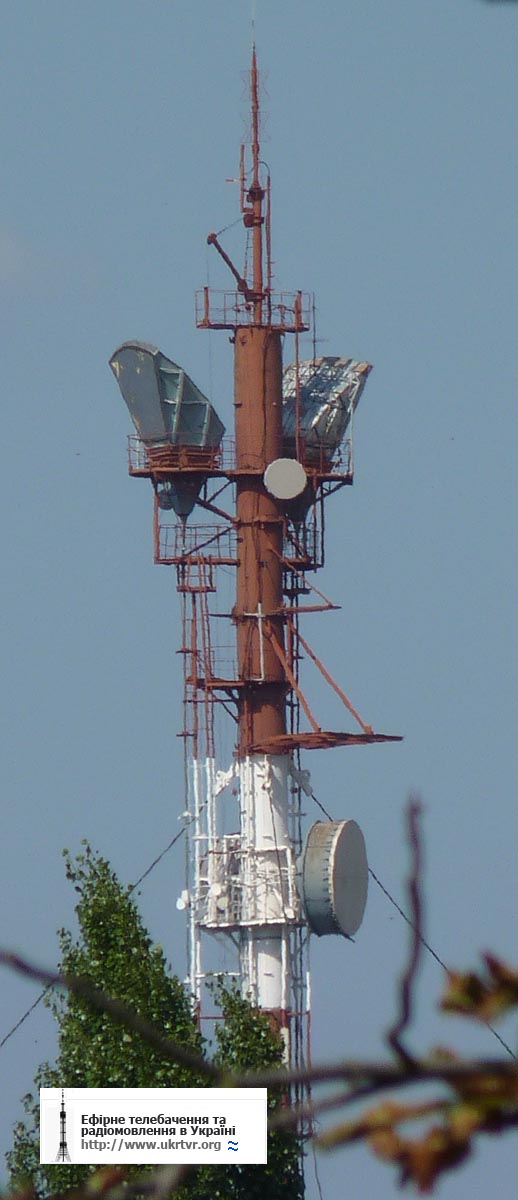

Скадовськ - антени ТРСА-100.
Приймальна антена ТРСА-20/7 складається з двох п'ятиелементних антен типу "хвильовий канал", рознесених у вертикальній площині і працюючих на загальне навантаження. Приймальна антена ТРСА-56 для роботи в I-II діапазоні аналогічна антені ТРСО-20/7; у III діапазоні застосовується антена контурно-щілинного типу.

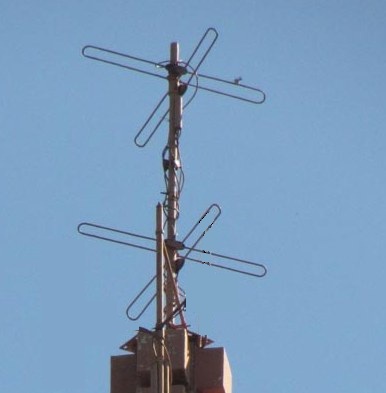

Антена АПКГ 1-5 Гадяч.
Література: М.Г.Локшин «Сети телевизионного и звукового ОВЧ ЧМ вещания», Г.А. Савицкий «Антенно-мачтовые сооружения», М.И. Кривошеев «Развитие технических средств телевизионного вещания».
| Рік | Назва | ТВК прийому | ТВК ретрансляції | Максимальна потужність передавача зображення/звук | Тракт | Помітки |
|---|---|---|---|---|---|---|
| 1955 | ТРСО-20/7 | 1-5 | 1-5 | 20/6 | З демодуляцією |
ТРСО = телевізійна ретрансляційна станція обслуговуєма. Чорно-біле ТБ. |
| 1956 | ТРСА-56 | 1-5 | 1-5 | 100/30 | З демодуляцією |
ТРСА = телевізійна ретрансляційна станція автоматизована. Чорно-біле ТБ. |
| 1958 | ТРСА-100 | 1-12 | 6-12 | 100/ | З демодуляцією |
ТРСА = телевізійна ретрансляційна станція автоматизована. ТВК ретрансляції мав не бути сусіднім з ТВК прийому. |
| Початок 60-х. | ТРСА-12/12 | 1-12 | 1-12 | 100/20 | З демодуляцією |
ТРСА = телевізійна ретрансляційна станція автоматизована. Чорно-біле ТБ. |
| Кінець 60-х. | ТРСН | 1-12 | 1-12 | 2/0,4 | З переносом спектру |
ТРСН = телевізійна ретрансляційна станція необслуговуєма. Чорно-біле ТБ. Серійний випуск з 1970 року. |
| 1972 | РЦТА-70-Р/12 | - | 1-12 | 70/ | З демодуляцією |
РЦТА = ретранслятор кольорового тб автоматизований. |
| 1972 | РПТН-70-12/12 | 1-12 | 1-12 | 1/0,2 | З переносом спектру |
РПТН = ретранслятор напівпроводниковий телевізійний необслуговуємий. |
| 1973 | РЦТА | - | 1-12 | 100/20 | З демодуляцією |
РЦТА = ретранслятор кольорового тб автоматизований. |
| 1973 | РПТН | 1-12 | 1-12 | 1/0,2 | З переносом спектру |
РПТН = ретранслятор напівпроводниковий телевізійний необслуговуємий. |
| 1975 | РПТДА | 1-41 | 21-41 | 100/20 | З демодуляцією |
РПТДА = ретранслятор перетворювач телевізійний дециметровий автоматизований. |
| 1983 | РУТАН | 1-12 | 1-12 |
1/0,2 10/1 100/10 |
З переносом спектру |
РУТАН = ретрансляційний пристрій телевізійний автоматизований необслуговуємий. |
| РТДА | - | 21-41 | 100/20 | З демодуляцією |
РТДА = ретранслятор телевізійний дециметровий автоматизований. |
|
| 80-ті | ФТР-1 | - | 1-12 | 1/0,1 | З переносом спектру | |
| 80-ті | ФТР-10 | - | 1-12 | 10/1 | З переносом спектру |
ТРСО та ТРСА (МХ діапазон, чорно-біле ТБ)
Перші малопотужні ретранслятори для встановлення на ПРС (проміжна радіорелейна станція). Вежі/щогли або мали власний типовий проект 604-14 або 603-65 або це були вежі типового проекту "30070/30054 КМ" як наприклад у Білій Церкві.
Загальні характеристики наведені у попередній таблиці, додамо що для ТРСО-20/7 та ТРСА-56 чутливість приймального пристрою по каналу зображення не гірше 50 мкв при відношенні сигналу до перешкоди 20 дБ, каналом звукового супроводу 20 мкв при відношенні сигналу до перешкоди 40 дБ.
Для ТРСО-20/7 потужність, споживана станцією від мережі напругою 220, не перевищує 2 ква. Апаратура станції має 100-відсотковий резерв.
ТРСА-56
Для ТРСА-56 потужність, споживана станцією від мережі напругою 220, не перевищує 4 ква. У зимовий час 3 ква використовуються для підігріву антен. Апаратура станції має 100-відсотковий резерв, час перемикання 10-210 секунд. Автономність без обслуговування - 1 місяць та присутня можливість дістанційного, до 10 км, вимкнення/умімкнення.
Антени ТРСО та ТРСА
ТРСО-20/7 - передавальна антена є двоповерховою турнікетною антеною, кожен поверх якої виконаний з двох розташованих під кутом 90° один до одного петлевих вібраторів Пістолькорса. Діаграма спрямованості антени в горизонтальній площині кругова.ТРСА-56 - передавальна антена двоповерхова турнікетна з Ж-подібними вібраторами. У горизонтальній площині антена має кругову діаграму спрямованості. Коефіцієнт посилення антени потужністю близько 3,5.
Скадовськ - антени ТРСА-100.
Приймальна антена ТРСА-20/7 складається з двох п'ятиелементних антен типу "хвильовий канал", рознесених у вертикальній площині і працюючих на загальне навантаження. Приймальна антена ТРСА-56 для роботи в I-II діапазоні аналогічна антені ТРСО-20/7; у III діапазоні застосовується антена контурно-щілинного типу.
Антена АПКГ 1-5 Гадяч.
РПТДА та РТДА (ДМХ діапазон, кольорове ТБ)
Нікополь
Нікополь
Петрове
* Антени АП2.040 ТВ передавачів РПТДА були змонтовані на конструкціях башти (РРС-Новоукраїнка, РРС-Смоліно) для яких було критичне як вітрове навантаження так і по вазі. Планувалась заміна їх на щільові антени. У зв’язку з відсутністю коштів проведена реконструкція антен. Демонтовані з конструкцій башт 4 антени АП2.040 на всіх РРС, а їх панелі змонтовані на стволах башт. Поліпшена діаграма направленості (немає затінку від ствола башти), а також полегшено обслуговування антен при профілактиці.
Нікополь
Нікополь
Петрове
Основные технические характеристики РПТДА:
Диапазон частот канала приема (один из ТВК) 48,5-100; 174-230 или 470-638 МГц.
Диапазон частот канала передачи (один из ТВК) 470-638 МГц.
Промежуточные частоты для сигналов:
изображения 38 МГц;
звукового сопровождения 31,5 МГц.
Собственная нестабильность частоты, не более -+350 Гц.
Номинальная мощность по каналу изображения 100 Вт.
Чувствительность, не более 100 мкВ.
Коэффициент усиления приемных антенн относительно полуволнового вибратора, не менее:
(48,5-100 МГц) 8 дБ;
(174-230 МГц) 11 дБ;
(470-638 МГц) 13 дБ.
Коэффициент усиления передающих антенн относительно полуволнового вибратора, не менее с диаграммами в градусах:
круговой 7,8дБ (6 этажей), круговой 5,5дБ (2 этажа), круговой 4,5дБ (1 этаж)
направленной с углом раствора (150) 7,5 дБ;
направленный с углом раствора (65) 9,5 дБ.
Потребляемая мощность, не более 1,8 кВт.
Габаритные размеры:
длина по фронту 1415 мм;
глубина 608 мм;
высота 1900 мм.
Масса 350 кг.
Наименования:
АП 2.040 - горизонтальная четырехпанельная антенна «кукуруза»
АП 2.029 - вертикальная четырехпанельная антенна
Антена РПТДА
Зустрічаються різні варіанти, від 1-го до 12-ти поверхів горизонтальної або вертикальної поляризації.
На деяких вежах антена може бути рознесена зазвичай для зменшення навантаження через власну вагу *, відсутності вільного місця для повноцінної антени, або для кращого покриття.
Потрібно зауважати що поверхи антени не завжди складені разом. Наприклад на 6-ти поверхах антени у Ялті мовлять 3 телеканали, кожен по два поверхи.
Потрібно зауважати що поверхи антени не завжди складені разом. Наприклад на 6-ти поверхах антени у Ялті мовлять 3 телеканали, кожен по два поверхи.
* Антени АП2.040 ТВ передавачів РПТДА були змонтовані на конструкціях башти (РРС-Новоукраїнка, РРС-Смоліно) для яких було критичне як вітрове навантаження так і по вазі. Планувалась заміна їх на щільові антени. У зв’язку з відсутністю коштів проведена реконструкція антен. Демонтовані з конструкцій башт 4 антени АП2.040 на всіх РРС, а їх панелі змонтовані на стволах башт. Поліпшена діаграма направленості (немає затінку від ствола башти), а також полегшено обслуговування антен при профілактиці.
Література: М.Г.Локшин «Сети телевизионного и звукового ОВЧ ЧМ вещания», Г.А. Савицкий «Антенно-мачтовые сооружения», М.И. Кривошеев «Развитие технических средств телевизионного вещания».
